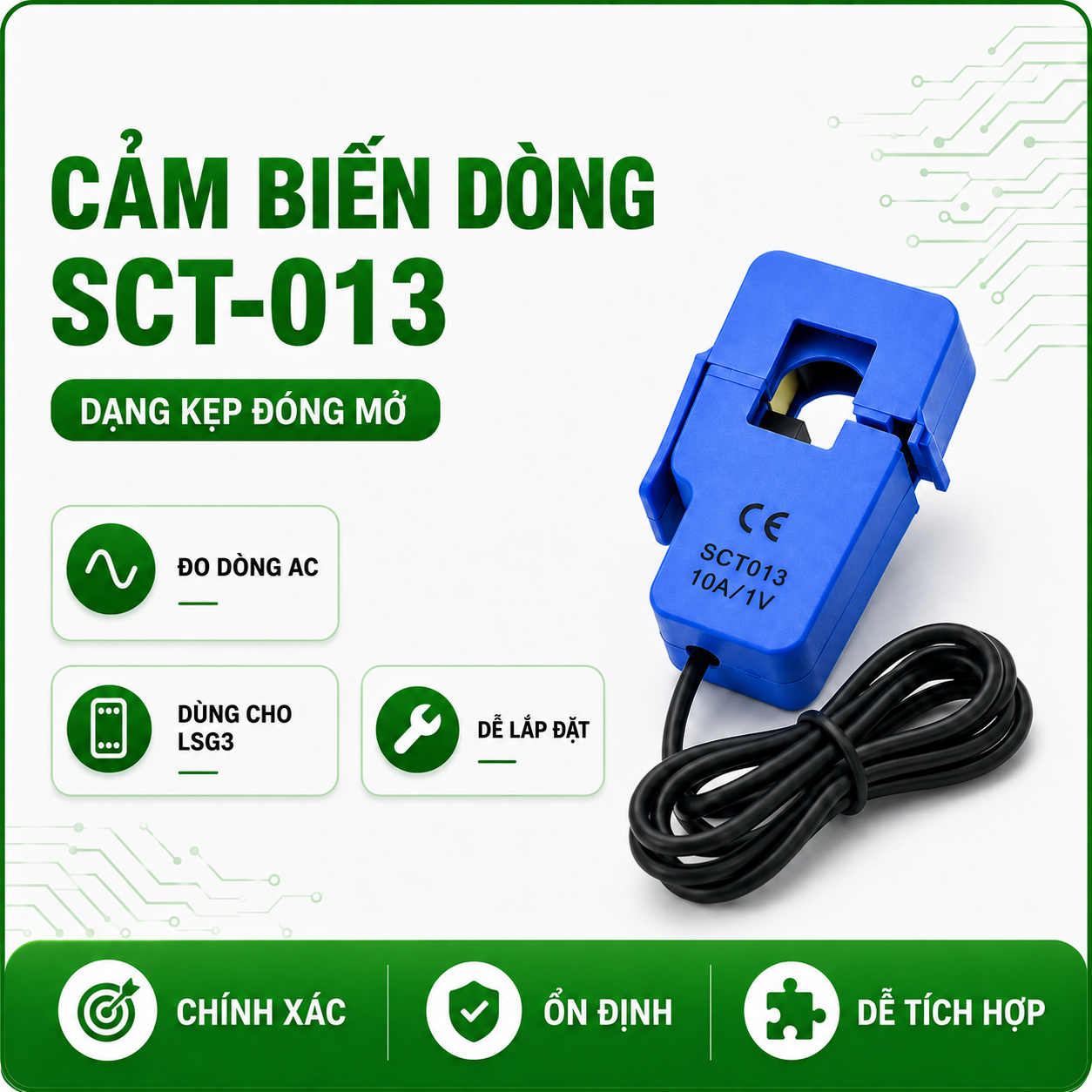

Giới thiệu cảm biến dòng SCT-013 cho bộ LSG3

Trong hệ thống trang trại, tủ điện hoặc dây chuyền vận hành, việc biết thiết bị có đang chạy thật hay không rất quan trọng. Nhiều trường hợp relay đã đóng, contactor đã hút nhưng tải thực tế vẫn không hoạt động do đứt dây, kẹt trục, cháy motor, đứt curoa hoặc mất tải.

Cảm biến dòng SCT-013 được sử dụng làm đầu dò dòng cho bộ LSG3. LSG3 đọc tín hiệu dòng từ cảm biến, sau đó phân tích trạng thái tải để phát hiện bất thường. Một bộ LSG3 có thể giám sát tối đa 3 tải, phù hợp cho các nhóm thiết bị như quạt chuồng, bơm nước, motor, máy sục khí hoặc các tải 1 pha cần theo dõi dòng điện.

Khi kết hợp với LSH3P, dữ liệu và cảnh báo từ LSG3 có thể được gửi về hệ thống cảnh báo trung tâm để phục vụ giám sát vận hành.

Ưu điểm của cảm biến dòng SCT-013 dùng cho LSG3

• Dùng làm đầu dò dòng cho bộ giám sát tải LSG3
• Đo dòng điện AC không cần cắt dây
• Dạng kẹp đóng mở, dễ lắp vào tủ điện
• Hỗ trợ giám sát bơm, quạt, motor, máy sục khí
• Giúp phát hiện thiết bị chạy bất thường
• Phù hợp theo dõi quá tải, mất tải, dòng thấp
• Lắp quanh một dây pha của tải, thao tác nhanh
• Dễ thay thế, dễ bảo trì khi cần kiểm tra hệ thống

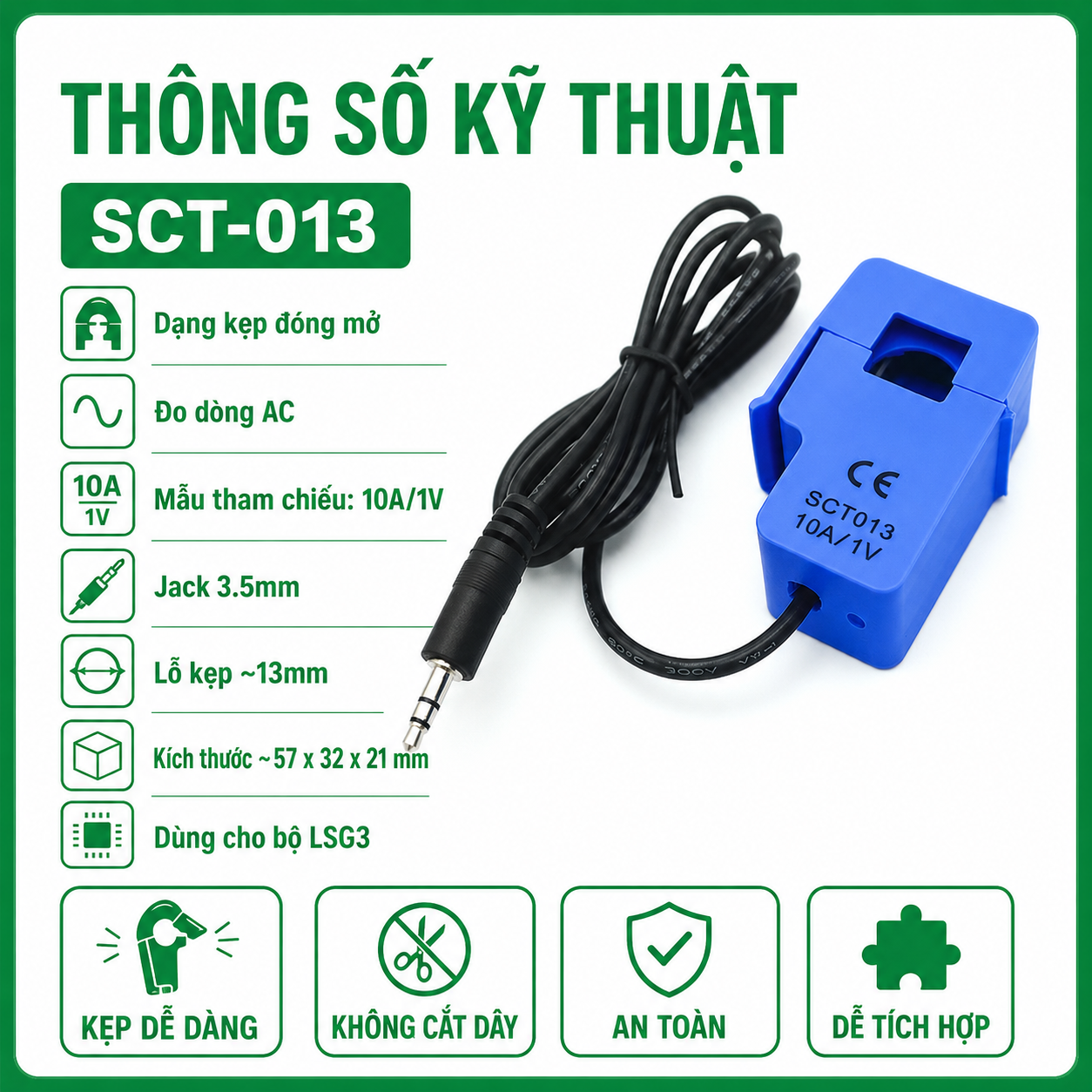

Thông số kỹ thuật cảm biến dòng SCT-013

Lưu ý kỹ thuật: SCT-013 là cảm biến dòng đầu ra analog, không phải cảm biến RS485. Bộ LSG3 mới là thiết bị đọc tín hiệu dòng và truyền thông về hệ thống qua RS485.

Ứng dụng cảm biến dòng SCT-013 với LSG3

Cảm biến dòng SCT-013 kết hợp với LSG3 phù hợp cho các hệ thống cần giám sát tải điện:

• Giám sát quạt chuồng trại: phát hiện quạt không chạy, gãy cánh, đứt curoa, dòng bất thường
• Giám sát bơm nước: phát hiện bơm không tải, quá tải, kẹt bơm hoặc mất nước
• Giám sát motor: theo dõi dòng tiêu thụ trong quá trình vận hành
• Giám sát máy sục khí: kiểm tra thiết bị có hoạt động thật hay không
• Tủ điều khiển trang trại: theo dõi trạng thái tải trong hệ thống tự động
• Hệ thống cảnh báo: kết hợp LSG3 và LSH3P để cảnh báo khi tải lỗi

Cảm biến dòng SCT-013 kết hợp với bộ LSG3 như thế nào?

Cảm biến SCT-013 được kẹp vào dây pha của từng tải cần giám sát. Tín hiệu dòng từ cảm biến được đưa về bộ LSG3.

Một bộ LSG3 giám sát tối đa 3 tải. Mỗi tải dùng một cảm biến dòng riêng. LSG3 sẽ theo dõi dòng điện của từng tải và phát hiện trạng thái bất thường theo cấu hình.

Khi kết hợp trong hệ thống Lazico:

• SCT-013: đầu dò lấy tín hiệu dòng điện
• LSG3: bộ đọc và giám sát dòng tải
• LSH3P: bộ trung tâm nhận trạng thái/cảnh báo từ LSG3 qua RS485

Các lỗi tải có thể giám sát khi dùng SCT-013 với LSG3

Khi sử dụng đúng với bộ LSG3, hệ thống có thể hỗ trợ phát hiện:

• Tải không chạy
• Mất tải
• Dòng thấp bất thường
• Quá tải
• Motor kẹt trục
• Đứt curoa
• Gãy cánh quạt
• Thiết bị chạy sai trạng thái

Nội dung này nên đánh mạnh vì đây là lợi ích chính khi bán kèm với LSG3.

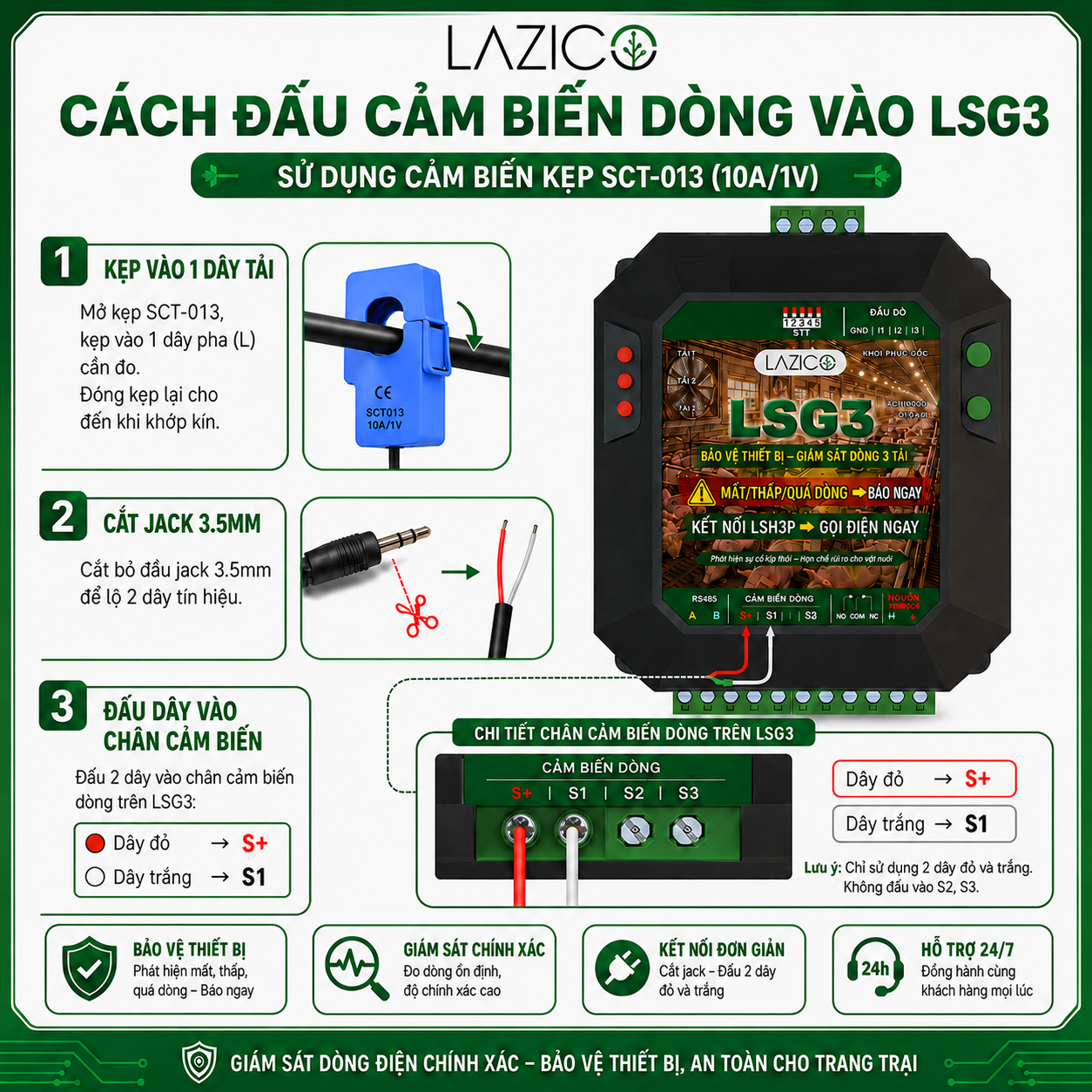

Hướng dẫn lắp đặt cảm biến dòng SCT-013 cho LSG3

Để cảm biến hoạt động đúng, cần lưu ý:

• Chỉ kẹp cảm biến quanh một dây pha của tải
• Không kẹp đồng thời cả dây pha và dây trung tính
• Đảm bảo cảm biến đóng kín sau khi kẹp
• Dây tín hiệu đưa về đúng cổng đầu vào của LSG3
• Mỗi tải cần giám sát dùng một cảm biến dòng riêng
• Không dùng SCT-013 để đo dòng DC
• Sau khi lắp cần cấu hình/ngưỡng giám sát trên LSG3 theo dòng thực tế của tải

Câu hỏi thường gặp về cảm biến dòng SCT-013 dùng cho LSG3

Cảm biến SCT-013 dùng để làm gì?

Cảm biến SCT-013 dùng để lấy tín hiệu dòng điện AC của tải, sau đó đưa về bộ LSG3 để giám sát trạng thái hoạt động của thiết bị.

SCT-013 có phải cảm biến RS485 không?

Không. SCT-013 là cảm biến dòng đầu ra analog. Bộ LSG3 mới là thiết bị đọc dòng và truyền thông qua RS485 về hệ thống.

Một bộ LSG3 dùng được mấy cảm biến dòng?

Một bộ LSG3 giám sát tối đa 3 tải, tương ứng có thể dùng tối đa 3 cảm biến dòng cho 3 tải riêng biệt.

Có cần cắt dây điện để lắp SCT-013 không?

Không. SCT-013 là dạng kẹp đóng mở, chỉ cần kẹp quanh dây pha của tải.

Cảm biến này dùng cho tải nào?

Phù hợp cho các tải AC như bơm, quạt, motor, máy sục khí, máy khuấy và các thiết bị điện cần giám sát dòng.

LSG3 có tự gọi điện cảnh báo không?

LSG3 là bộ giám sát dòng tải. Để gọi điện/SMS cảnh báo, hệ thống cần kết hợp với bộ trung tâm như LSH3P.

Kết luận về cảm biến dòng SCT-013 dùng cho LSG3

Cảm biến dòng kẹp SCT-013 là phụ kiện quan trọng dùng với bộ giám sát tải LSG3, giúp lấy tín hiệu dòng điện của từng tải mà không cần cắt dây. Khi kết hợp với LSG3, hệ thống có thể theo dõi trạng thái hoạt động của bơm, quạt, motor, máy sục khí và phát hiện các lỗi như quá tải, mất tải, dòng thấp, đứt curoa, gãy cánh quạt hoặc thiết bị không chạy.

Sản phẩm phù hợp cho tủ điều khiển trang trại, hệ thống bơm, quạt chuồng nuôi, motor và các hệ thống cần giám sát tải điện 1 pha.
