ES01 Solar+ – Thiết Bị Điều Khiển Chạy/Dừng Và Cảnh Báo Lỗi Biến Tần Năng Lượng Mặt Trời Từ Xa Qua SIM

ES01 Solar+ là phiên bản nâng cấp chuyên dụng cho hệ thống bơm năng lượng mặt trời, được Lazico phát triển để giải quyết bài toán:

• Điều khiển bơm từ xa.
• Giám sát lỗi biến tần.
• Cảnh báo sự cố kịp thời.
• Reset lỗi biến tần từ xa.

Thiết bị hoạt động qua SIM điện thoại nên:

• Không cần internet.
• Không cần WiFi.
• Không phụ thuộc server.

Rất phù hợp cho:

• Rẫy xa.
• Trang trại.
• Ao nuôi công nghệ cao.
• Khu vực không có điện lưới hoặc internet ổn định.

Điều khiển chạy/dừng biến tần từ xa

Người dùng có thể:

• Bật máy bơm từ xa.
• Dừng máy bơm từ xa.

Thông qua:

• Gọi điện.
• SMS.

Thiết bị sử dụng cơ chế:

• Tự động từ chối cuộc gọi.
• Không tốn cước gọi nhưng vẫn thực hiện lệnh điều khiển.

Sau khi thực hiện lệnh:

• ES01 Solar+ sẽ gửi SMS phản hồi trạng thái hoạt động của biến tần về số điện thoại quản lý.

Tự động cảnh báo lỗi biến tần

ES01 Solar+ có đầu vào nhận tín hiệu lỗi từ biến tần:

• Quá tải.
• Mất pha.
• Chạy khô.
• Lỗi hệ thống.
• Các lỗi relay báo lỗi khác từ biến tần.

Ngay khi phát hiện lỗi:

• Thiết bị sẽ gửi SMS cảnh báo.
• Đồng thời gọi điện liên tục tối đa 2 vòng cho người quản lý để đảm bảo thông tin được tiếp nhận kịp thời.

Đây là tính năng rất quan trọng với:

• Trạm bơm ngoài đồng.
• Hệ thống tưới không có người trực thường xuyên.
• Khu vực xa dân cư.

Reset lỗi biến tần từ xa

Ngoài chức năng chạy/dừng:

• ES01 Solar+ còn hỗ trợ reset lỗi biến tần từ xa.

Thiết bị sử dụng relay riêng để:

• Kích chân reset lỗi trên biến tần.
• Giúp khôi phục hoạt động nhanh chóng khi gặp các lỗi tạm thời.

Người dùng không cần:

• Di chuyển ra tận nơi.
• Tắt mở thủ công biến tần.

Hoạt động độc lập – Không cần internet

ES01 Solar+ sử dụng:

• SIM điện thoại để truyền tín hiệu.

Ưu điểm:

• Không cần WiFi.
• Không cần mạng internet.
• Không tốn chi phí duy trì internet hàng tháng.
• Có thể lắp đặt ở bất cứ đâu có sóng điện thoại.

Nguồn cấp siêu linh hoạt 9–60VDC

Thiết bị hỗ trợ dải nguồn rộng:

• 9–60VDC.

Có thể lấy nguồn từ:

• Tấm pin năng lượng mặt trời.
• Bình ắc quy.
• Adapter điện lưới.
• Cổng nguồn 24V trên biến tần.

Điều này giúp ES01 Solar+ dễ tích hợp với nhiều hệ thống khác nhau.

Relay công suất 250W dạng NC-COM-NO

Thiết bị tích hợp:

• 1 relay tiếp điểm khô NC-COM-NO.
• Công suất 250W.

Ứng dụng:

• Kích chân chạy/dừng biến tần.
• Kích reset lỗi biến tần.

Hỗ trợ App Lazico Lite

Ngoài điều khiển qua SMS:

• Người dùng có thể quản lý thiết bị qua app Lazico Lite.

Khi cài đặt:

• Chọn dòng thiết bị ES01S+ trên app.

Điểm mạnh của ES01 Solar+

• Điều khiển chạy/dừng biến tần từ xa.
• Báo lỗi biến tần qua SMS và gọi điện.
• Reset lỗi biến tần từ xa.
• Không cần internet.
• Không tốn phí duy trì server.
• Dải nguồn rộng 9–60VDC.
• Hoạt động ổn định ở khu vực xa dân cư.
• Dễ lắp đặt và sử dụng.

Thông số cơ bản

• Nguồn cấp: 9–60VDC.
• Relay: NC-COM-NO công suất 250W.
• Đầu vào: tiếp điểm khô nhận lỗi biến tần.
• Kết nối: SIM điện thoại.
• Điều khiển: gọi điện, SMS, app.

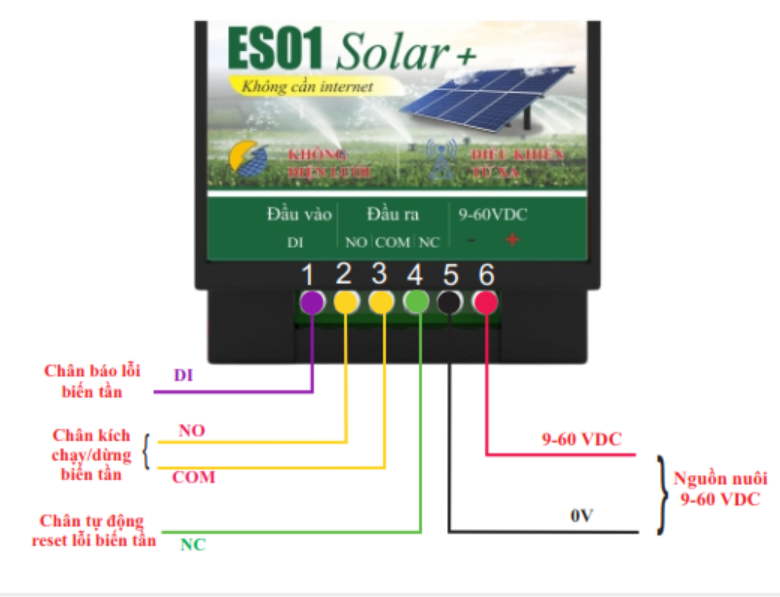

Hướng dẫn đấu nối ES01 Solar+

Chức năng từng chân đấu nối

Chân 1 – Đầu vào báo lỗi biến tần

• Là chân nhận tín hiệu lỗi dạng tiếp điểm khô từ biến tần.
• Khi biến tần xảy ra lỗi:
  • Quá tải.
  • Mất pha.
  • Chạy khô.
  • Lỗi hệ thống.

→ Biến tần sẽ xuất tín hiệu lỗi về ES01 Solar+ để:

• Gọi điện cảnh báo.
• Gửi SMS cho người quản lý.

Chân 2 – COM relay

Chân COM dùng chung cho relay điều khiển.

Chân 3 – NO relay chạy/dừng biến tần

• Dùng để kích RUN biến tần.
• Khi bật thiết bị:
  • Relay đóng COM-NO.
  • Biến tần nhận lệnh chạy.
• Khi tắt:
  • Relay nhả.
  • Biến tần dừng.

Cách đấu:

• Đấu chân 2 và chân 3 vào chân RUN/COM trên biến tần.

Chân 4 – NC relay reset lỗi biến tần

• Dùng để reset lỗi từ xa cho biến tần.
• Đấu vào chân RESET FAULT hoặc RESET ERROR trên biến tần.

Khi người dùng gửi lệnh reset:

• ES01 Solar+ sẽ kích relay để reset lỗi biến tần từ xa.

Chân 5 – 0V

• Âm nguồn DC.

Chân 6 – 9–60VDC

• Dương nguồn cấp cho thiết bị.
• Hỗ trợ dải điện áp rộng:
  • 9–60VDC.

Có thể lấy nguồn từ:

• Bình ắc quy.
• Tấm pin NLMT.
• Adapter DC.
• Cổng nguồn phụ trên biến tần.

Sơ đồ nguyên lý đấu nối

Điều khiển chạy/dừng biến tần

• Chân 2 (COM)
• Chân 3 (NO)

→ Đấu vào chân RUN của biến tần.

Nhận tín hiệu lỗi biến tần

• Chân 1

→ Đấu vào relay báo lỗi của biến tần.

Reset lỗi biến tần

• Chân 4

→ Đấu vào chân RESET ERROR trên biến tần.

Lưu ý quan trọng khi đấu nối

• Không cấp nguồn AC cho thiết bị.
• Không cấp quá 60VDC.
• Kiểm tra đúng chân RUN và RESET trên biến tần trước khi đấu.
• Mỗi hãng biến tần có ký hiệu chân khác nhau.
• Nên đọc tài liệu hướng dẫn của biến tần hoặc liên hệ kỹ thuật để đấu đúng.
